1. Dampfleitungen (HTGEinlass)

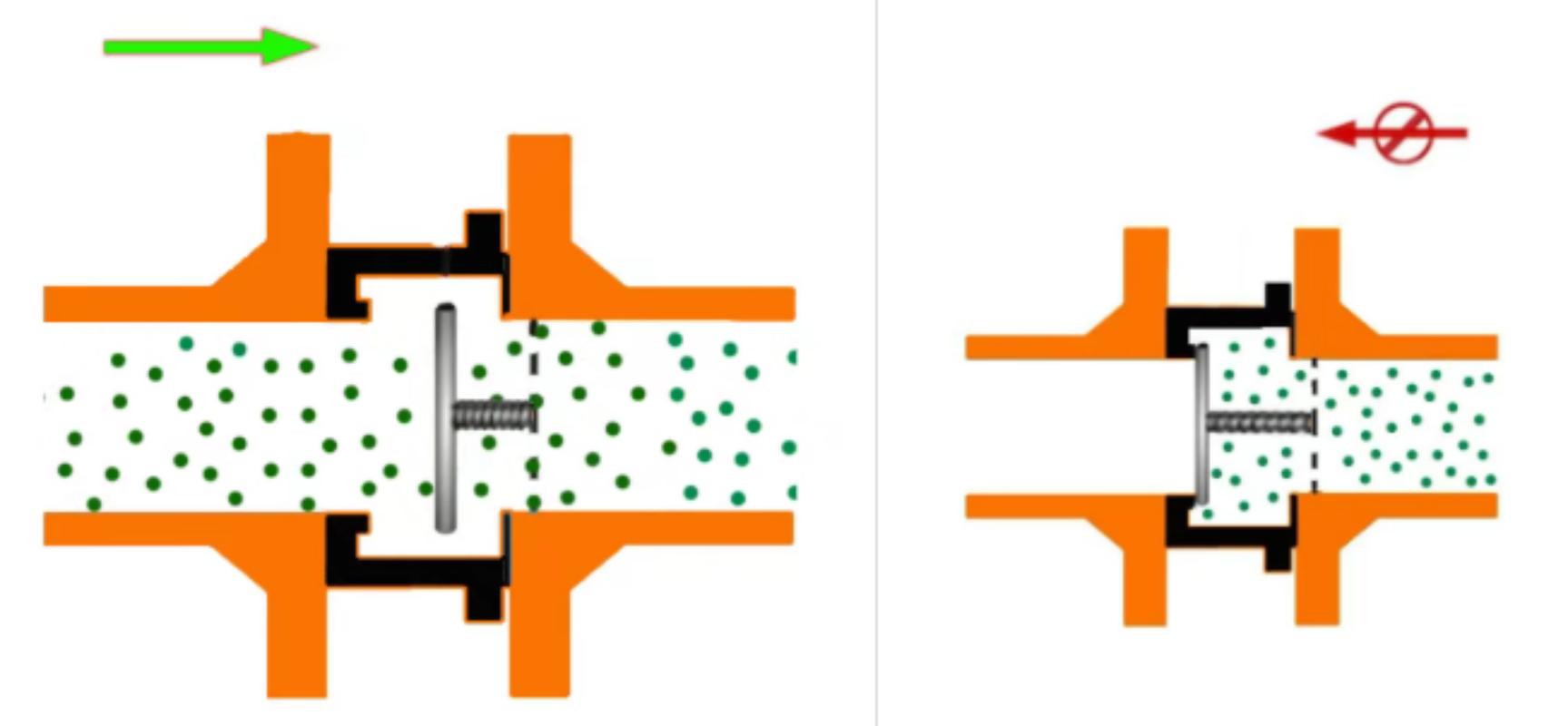

Dies stellt den kritischsten Einsatzort für Rückschlagventile dar.

Funktion: Verhindert den Rückfluss von Dampf und Kondensat.

Bei plötzlichen Anlagenstillständen (insbesondere Notabschaltungen) oder abrupten Unterbrechungen der externen Dampfzufuhr sinkt der Dampfleitungsdruck schlagartig. Gleichzeitig hält der Wärmeträgergenerator (HTG) aufgrund des Siedens der Lösung bei hohen Temperaturen einen erhöhten Druck aufrecht (der unter Umständen den Dampfleitungsdruck übersteigt). Ohne Rückschlagventil würden die heiße Lösung, nicht kondensierter Dampf und der im Generator erzeugte Wasserdampf in die Dampfleitung zurückfließen. Lithiumbromidlösung ist stark korrosiv; ein solcher Rückfluss würde die Dampfleitungen und das Kesselsystem stark korrodieren und verunreinigen.

2. Über die Lösungsverrohrung

Rückschlagventile werden manchmal an Stellen installiert, an denen Hochtemperaturlösung vom HTG zum LTG fließt, oder am Auslass von Lösungspumpen.

Funktion: Verhindert das Absaugen der Lösung und hält den Anlaufförderdruck der Pumpe aufrecht.

Beim Abschalten der Anlage fließt die konzentrierte Lösung im höher gelegenen HTG aufgrund der Schwerkraft zurück zum tiefer gelegenen Absorber oder zum Pumpeneinlass der Lösung. Ein Rückschlagventil verhindert diesen Rückfluss, hält den Flüssigkeitsstand in den Behältern konstant und bereitet die Anlage für den nächsten Anlauf vor.

3. Kältemittelwasserleitungen

Rückschlagventile können auch am Auslass der Verdampfer-Kältemittelwasserpumpe oder am Einlass der Drosselvorrichtung zwischen Kondensator und Verdampfer installiert werden.

Funktion: Verhindert den Rückfluss von Kältemittelwasser und hält den Pumpenausgangsdruck aufrecht.

Das Funktionsprinzip ähnelt dem von Lösungspumpen und gewährleistet primär einen stabilen Betrieb und einen schnellen Anlauf der Kältemittelwasserpumpe. Es verhindert ein Umkehren der Drehrichtung des Pumpenlaufrads oder das Ansaugen von Luft durch Rückfluss von Kältemittelwasser beim Pumpenstopp.

4. Kühlwasser-/Kaltwasserleitungen

Obwohl sie nicht direkt zum Dampfsystem gehören, werden Rückschlagventile typischerweise am Pumpenausgang im Kühlwassersystem (Einlass zum Kondensator/Absorber) und im Kaltwassersystem (Auslass vom Verdampfer) der Anlage installiert.

Funktion: Verhindert Rückfluss und Umkehrung der Laufraddrehung beim Abschalten der Pumpe.

Beim plötzlichen Stopp großer Pumpen kann aufgrund der Trägheit ein erheblicher Teil des Wassers im Netz zurückfließen und das Pumpengehäuse durch den Aufprall beschädigen. Rückschlagventile verhindern diesen Rückfluss und schützen so Pumpe und Rohrleitungssystem.
